·型號說明
|
·銘牌
|
|
|
|
·額定值
|
|
負載
|
型式
|
AC負載
|
DC負載
|
|
電阻性負載
|
TO
|
10A 250V 15A 125V
|
0.4A 250V 0.8A 125V
|
|
T5
|
15A 250V 20A 125V
|
0.5A 250V 0.9A 125V
|
|
電感性負載
|
TO
|
10A 250V 15A 250V
|
0.2A 250V 0.4A 125V
|
|
T5
|
15A 250V 20A 125V
|
0.3A 250V 0.5A 125V 15A
30V
|
|
燈泡負載
|
TO
|
300W 100V 500W 200V
|
-------------
|
|
T5
|
400W 125V 800W 250V
|
7A 30V
|
|
馬達負載
|
TO
|
200W 125V 300W 250V
|
-------------
|
|
T5
|
400W 125V (1Phase)
|
|
TO
|
550w 250V (3Phase)
|
|
T5
|
750w 250v (3Phase)
|
|
|
項次
|
型式
|
說明
|
|
1.型式
|
TO
|
10A 250VAC
|
|
TOR
|
""復歸
|
|
T5
|
15A 250VAC
|
|
T5R
|
""復歸
|
|
2.接點
|
11
|
單機單投 ON-OFF
|
|
12
|
單機雙投 ON-ON
|
|
13
|
單機雙投(中間OFF單邊復歸) ON-OFF-ON
|
|
131
|
單機雙投(中間OFF單邊復歸) ON-OFF-ON
|
|
21
|
雙機單投 ON-OFF
|
|
22
|
雙機雙投 ON-ON
|
|
23
|
雙機雙投(中間OFF ) ON-OFF-ON
|
|
231
|
雙機雙投(中間 OFF單邊復歸) ON-OFF-ON
|
|

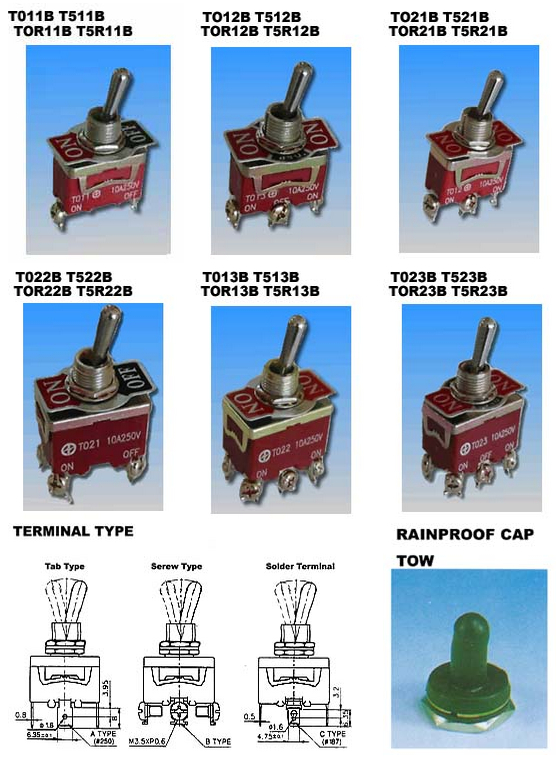

3.接點圖
|
|
|
快速端子（＃250）
|
|
螺絲端子
|
|
焊接端子（＃187）
|
|
|
|
·特性
|
|
接觸電阻
|
15mΩ以下(初期值)
|
|
絕緣電阻
|
100mΩ以上(在 500VDC下)
|
|
耐電壓
|
2,000VAC,50/60Hz 持續一分鐘
|
|
振動
|
10 至 55Hz 1.5mm 雙振幅
|
|
周圍溫度
|
-25°~ +80°C
|
|
濕度
|
85%RH 以下
|
|
使用壽命
|
機械:500,000 次以上
電氣:100,000 次以上
|
|
